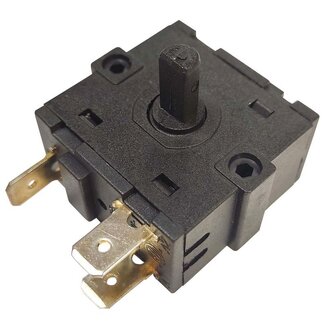

Поворотный переключатель ЭдЭБ02312 (4-х позиционный) для водонагревателей Thermex

Оригинальный переключатель (выключатель) ЭдЭБ02312 для водонагревателей Thermex серий FLAT и IF.

Переключатель имеет 4 положения (1 "нулевое", где все контакты отключены + 3 рабочих).

Он позволяет регулировать интенсивность нагрева в трёх режимах, а также полностью отключать устройство.

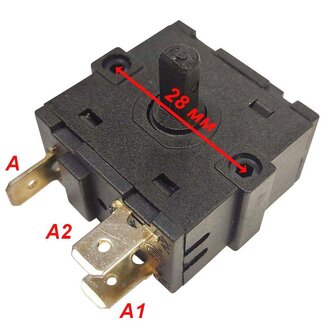

Положения переключателя (контакты подписаны на последнем фото):

1. "Нулевое" - все контакты отключены.

2. Первое рабочее положение - соединены контакты A-A1

3. Второе рабочее положение - соединены контакты A-A2

4. Третье рабочее положение - соединены контакты A-A1, А-A2

Характеристики детали:

максимальный рабочий ток - 15-16 A (в зависимости от партии)

напряжение питания - до 250 Вольт

количество контактов - 3

ширина контактов - 6.3 мм

длина/ширина - примерно 35 мм

высота - 18 мм

длина штока - 13 мм

расстояние между центрами отверстий - 28 мм
