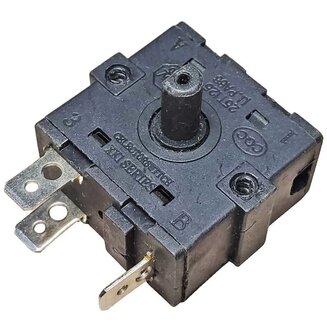

Поворотный переключатель PR004 (6-ти позиционный) для водонагревателей и обогревателей

Переключатель PR004 - это 6-позиционный поворотный переключатель с 3 электрическими контактами, предназначенный для регулирования работы водонагревателей и обогревателей.

Он позволяет регулировать интенсивность нагрева в нескольких режимах, а также полностью отключать устройство.

Эта деталь является универсальной и может применяться в самой разной бытовой технике при условии совпадения установочных габаритов.

Переключатель имеет 6 положения (2 "нулевых", где все контакты отключены + 4 рабочих).

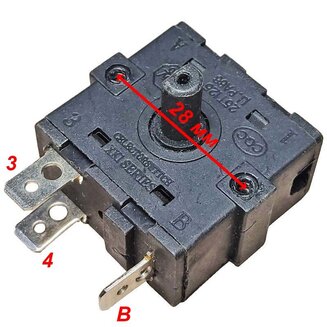

Положения переключателя (контакты подписаны на последнем фото):

1. "Нулевое" - все контакты отключены

2. Первое рабочее положение - соединены контакты B-4

3. Второе рабочее положение - соединены контакты B-4, B-3

4. Повторяется "нулевое" положение - все контакты отключены

5. Повторяется первое рабочее положение - соединены контакты B-4

6. Повторяется второе рабочее положение - соединены контакты B-4, B-3

Характеристики детали:

максимальный рабочий ток - 16 A

напряжение питания - до 250 Вольт

количество контактов - 3

ширина контактов - 6.3 мм

длина/ширина - примерно 35 мм

высота - 18 мм

длина штока - 13 мм

расстояние между центрами отверстий - 28 мм
