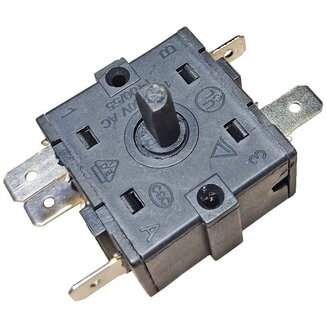

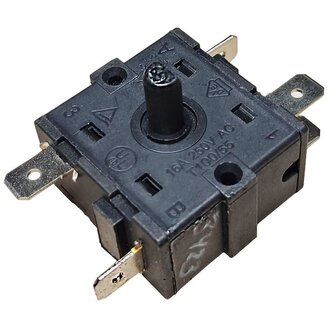

Поворотный переключатель PR003 (6-ти позиционный) для водонагревателей и обогревателей

Переключатель PR003 — это 6-позиционный поворотный переключатель с 5 электрическими контактами, предназначенный для использования в водонагревателях и обогревателях.

Эта деталь является универсальной и может применяться в самой разной бытовой технике при условии совпадения установочных габаритов.

Переключатель имеет 6 положений (2 "нулевых", где все контакты отключены + 4 рабочих).

Он позволяет регулировать интенсивность нагрева в четырех режимах, а также полностью отключать устройство.

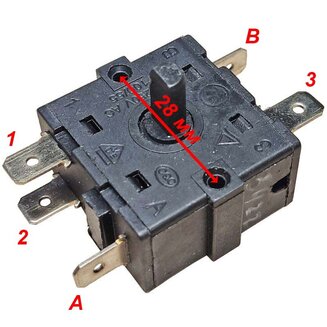

Положения переключателя (контакты подписаны на последнем фото):

1. Первое "нулевое" - все контакты отключены

2. Первое рабочее положение - соединены контакты A-1

3. Второе рабочее положение - соединены контакты A-1, A-2

4. Второе "нулевое" - все контакты отключены

5. Третье рабочее положение - соединены контакты A-1, B-3

6. Четвертое рабочее положение - соединены контакты A-1, A-2, B-3

Характеристики детали:

максимальный рабочий ток - 16 A

напряжение питания - до 250 Вольт

количество контактов - 5

ширина контактов - 6.3 мм

длина/ширина - примерно 35 мм

высота - 18 мм

длина штока - 13 мм

расстояние между центрами отверстий - 28 мм
